Alimentation Haute Tension

Ref : PF0082 Catégories : , ,
Ref : PF0082 Catégories : , ,

447,60  TTC - 373,00  HT

Alimentation haute tension pour les lampes de calibrations spectrales.

Tout savoir sur le produit :

Description

Cette alimentation est destinée aux « lampes spectrales » qui nécessitent une haute tension (jusqu’à 300V continus) et une régulation en courant (réglable de quelques mA à 35mA).

Elle peut alimenter les lampes à cathodes creuses (HCL) telles que la lampe Thorium/Argon utilisée sur les spectrographes eShel et Whoopshel. Dans ce cas, pensez à prendre également le « câble pour lampe à cathode creuse » (réf. SE0268).

Elle peut également être utilisée pour les lampes Néon ou Argon / Néon, utilisées sur le LISA, le Lhires III ou l’UVEX.

Techniquement, cette alimentation fait monter la tension, jusqu’à exciter le gaz de la lampe. La tension d’amorçage dépend du gaz ; par exemple 60V suffisent pour exciter le Néon, alors qu’il faut plus de 230V pour exciter le Thorium. Ensuite, le courant est régulé au niveau choisi (quelques mA pour le Néon, et environ 10mA pour le Thorium).

Par ailleurs, l’alimentation dispose d’une limitation de puissance pour réduire les risques de détérioration des lampes.

Cette alimentation est donc adaptée à toute lampe nécessitant jusqu’à 300V pour être excitée et jusqu’à un courant de 35mA. Autant dire qu’elle peut alimenter à peu près n’importe quelle lampe à gaz.

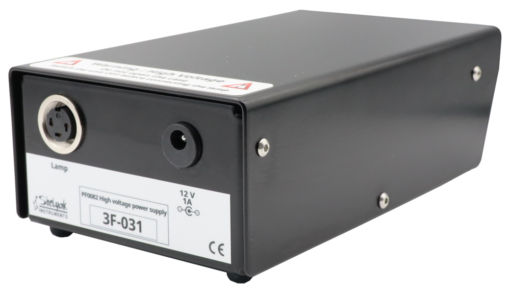

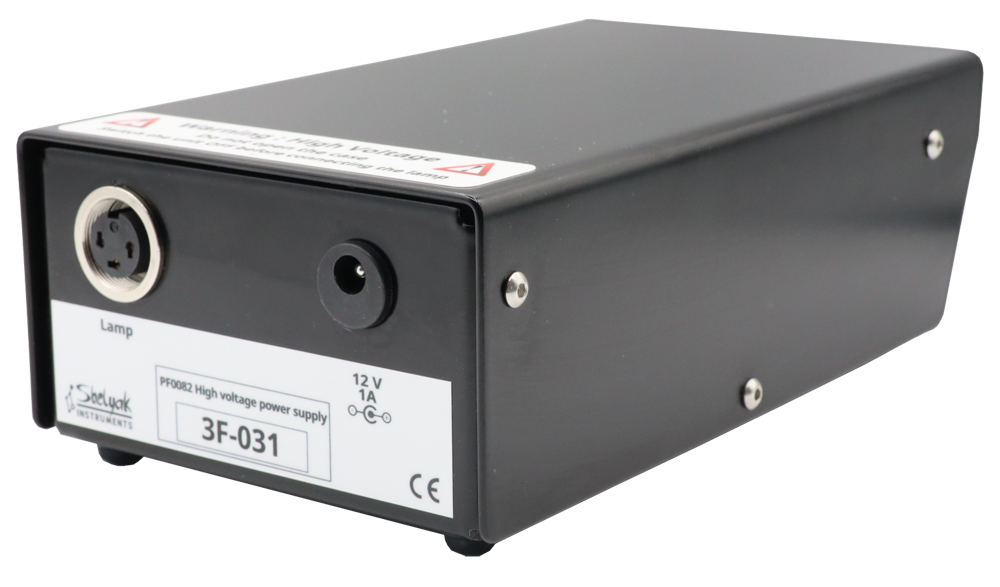

Le connecteur 3 broches mâle seul est disponible en option (Ref. EL0334) afin de vous permetre de réaliser le câble de votre choix.

Cette alimentation haute tension nécessite une alimentation en 12V comme celle proposée sous la référence EL0073.

Spécifications

– Tension de sortie maximum : 310 V

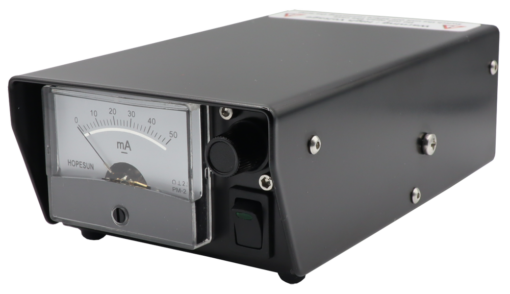

– Plage de courant réglable : de 1 à 35 mA
– Alimentation : 12 V, 2A (ou plus) avec connecteur 5.5/2.5 mm (+12v au centre) – alimentation non livrée
– Fusible interne : 2A (protection contre les inversions de polarité, principalement)
– Protection contre les court-circuits
– Microswitch de sécurité (l’alimentation ne fonctionne pas si elle est ouverte).

– Dimension : 172×106 mm, hauteur : 60 mm
– Poids : 540 g
