Spectroscope Lhires III

Un instrument de référence

Le spectroscope Lhires III est l’instrument « historique » de Shelyak Instruments. Conçu à la suite de l’Ecole d’Astrophysique du CNRS en 2003 pour l’observation des étoiles Be, il a depuis trouvé de très nombreuses applications.

Résolution & domaine spectral

Avec un pouvoir de résolution R=18.000, il permet d’accéder aux mesures des vitesses par effet Doppler, ainsi qu’à des détails incroyables dans le profil d’une raie.

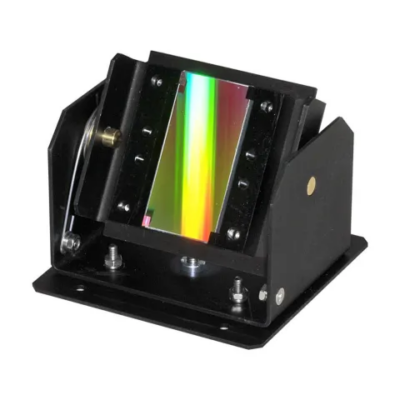

Le module réseau livré en standard a 2400 traits/mm, c’est lui qui donne la pleine résolution. Il peut être remplacé par un module optionnel, pour accéder à d’autres résolution – ce qui fait du Lhires III un instrument polyvalent. Il est possible d’adapter sa résolution à son projet. Des objets plus faibles sont alors accessibles: Novae, comètes brillantes…

Le domaine spectral couvert est limité (de l’ordre d’une dizaine de nanomètres, haute résolution oblige), mais vous pouvez sélectionner n’importe quelle longueur d’onde dans le domaine visible (400-750nm), grâce à une butée micrométrique.

De nombreux projets pédagogiques autour de l’effet Doppler sont désormais possibles, comme par exemple la rotation de Jupiter ou Saturne

Exemple de spectre de Jupiter,

montrant la rotation de la planète

(inclinaison des raies solaires).

Ouverture

L’ouverture de F/10 le rend particulièrement adapté aux télescopes Schmidt-Cassegrain. Mais il peut aussi être monté sur d’autres instruments plus ouverts (en ajoutant une lentille de Barlow).

Système de guidage

Grâce à sa fente réfléchissante, le Lhires III permet de positionner et de maintenir l’étoile cible dans la fente avec précision. Une caméra de guidage (non fournie) permet d’asservir les mouvements du télescope (autoguidage), et assurer une observation optimale.

Fente interchangeable

La fente interchangeable fournie en standard (15-19-23-35µm) permet d’adapter l’instrument à la plupart des observations, en privilégiant si besoin la résolution ou la luminosité. D’autres fentes sont également disponibles en option (fentes larges, fentes photométriques), pour étendre encore les possibilités.

Interfaces mécaniques

Le Lhires III est livré avec une interface télescope pour Schmidt-Cassegrain. Si vous souhaitez l’adapter sur un porte-oculaire 50.8mm (deux pouces), utiliser l’adaptateur 50,8mm en option.

L’adaptateur CCD fourni en standard est adapté auxcaméras ATIK. (tirage mécanique – ou backfocus – de 13mm). Nous proposons un large choix de bagues d’adaptation dans notre catalogue d’accessoires.

La caméra de guidage est en monture C.

Aller encore plus loin avec le Lhires III

Au delà de la connaissance que le Lhires III peut vous apporter dans le domaine de l’astrophysique, c’est également un outil de collaboration entre astronomes amateurs et professionnels: étude des étoiles de type Be, suivi d’étoiles variables, etc… De nombreuses publication scientifiques ont été réalisées sur la base d’observations avec un Lhires III.

Le support d’une très large communauté

Le Lhires III est largement utilisé de par le monde et vous pourrez trouvez de nombreux exemples d’utilisation ainsi que des conseils sur la liste de discussion Spectro-L: https://groups.io/g/spectro-l ou encore sur le forum de spectroscopy : ARAS

• Pouvoir de résolution R ~18000 (avec la fente de 23 µm)
• Dispersion de 0.012nm (pixels de 9µm, autour de Hα)
• Ouverture F/10
• Architecture de type Littrow (le même doublet achromatique sert de collimateur et d’objectif)
• Bagues d’adaptation pour différents type de détecteurs: caméras CCD, Appareil Photographiques Numériques, etc.
• Fente réfléchissante pour un guidage précis (4 positions 15/19/23/35 µm).
• Longueur fente 8 mm
• Longueur d’onde sélectionnée par micromètre dans tout le domaine visible (400-700 nm)
• Lampe d’étalonnage en longueur d’onde (argon/néon) intégrée
• Lampe intégrée tungstène pour les flats
• Lampes d’étalonnage motorisées pour une utilisation à distance
• Adaptateur Schmidt-Cassegrain (2″) en standard, tirage mécanique 68.5 mm,
• Port de guidage en monture C à deux lentilles (rapport focal : 0.8x), tirage mécanique 17.5 mm caméra de guidage
• Port d’acquisition en monture T, tirage mécanique jusqu’à 55 mm (compatible APN)
• Module réseau interchangeable (2400 tt/mm en standard)
• Léger: 1.7 kg
• Compact: 250 mm x 200 mm x 83 mm
• Livré dans une mallette rigide, avec un porte-oculaire et un jeu d’outils.

• Le spectroscope Lhires III
• La fente interchangeable (15-19-23-35µm)
• L’interface télescope pour Schmidt-Cassegrain
• L’adaptateur CCD (pour caméra avec back focus de 13mm)
• Porte-oculaire (pour observer le spectre du Soleil à l’oeil ; oculaire non fourni)

• Le Guide utilisateur contient:
  → Réglage du Lhires III
  → Vos premiers pas en spectroscopie
  → Rappels de théorie
  → Quelques projets
  Note : ce document correspond à la première version du Lhires III. Certaines parties sont obsolètes.
• Un tutoriel vidéo sur comment régler votre LHIRES III
• Quelques Questions-Réponses sur le Lhires III (en anglais)
• Manuel de mise à jour du Lhires III+ (module d’étalonnage argon-néon et flat motorisé, modification du miroir de guidage, nouveau port de guidage 0.8x)
  Note : cette mise à jour est maintenant intégrée dans tous les Lhires III
• Spectre Argon-Néon commenté (Manfred Schwarz): http://www.astrophoto.at/spectrum/Reference/ArNe.htm
• Tutorial ISIS (pour la réduction de données): http://www.astrosurf.com/buil/isis/guide_lhires/tuto1.htm
• Notice de montage: le Lhires III était, lors du projet AUDE, livré en kit. La notice de montage peut vous être utile à mieux comprendre le fonctionnement interne du spectroscope.
•  Jeu de plans utiles pour l’intégration du Lhries III avec votre équipement.
• Un fichier STEP donnant le volume externe du Lhires III pour une intégration dans votre projet de télescope par exemple.
• Le Spectre du Soleil commenté, réalisé par Olivier Garde avec son Lhires.
• Spectre solaire basse résolution
• Vous trouverez également plus d’informations techniques et pratiques sur les sites suivants:
  → http://www.astrosurf.org/buil/lhires3/project.htm
• Comment régler votre LHIRES III ? : atelier vidéo

• Spectro haute résolution d’étoiles variables
• Suivie en time série d’étoiles pulsantes (RR Lyr)
• Spectre Solaire haute résolution
• Vitesses radiales d’étoiles Vr
• Rotation des étoiles: v.sin(i)
• Binaires spectroscopiques
• Rotation des planètes (Jupiter, Saturne)
• etc !..
